Meetzender project
Wij hopen dat het hele project een succes gaat worden voor alle bouwers en een aanleiding om wat meer zelf te gaan maken , want het kan!!!
Met vriendelijke groet, 73"s de PA0RBL ook namens PA0JBG
Errata 3-10-2025:
We hebben gezien dat bij één van de afgeleverde pakketten een etsfoutje in de print zat.

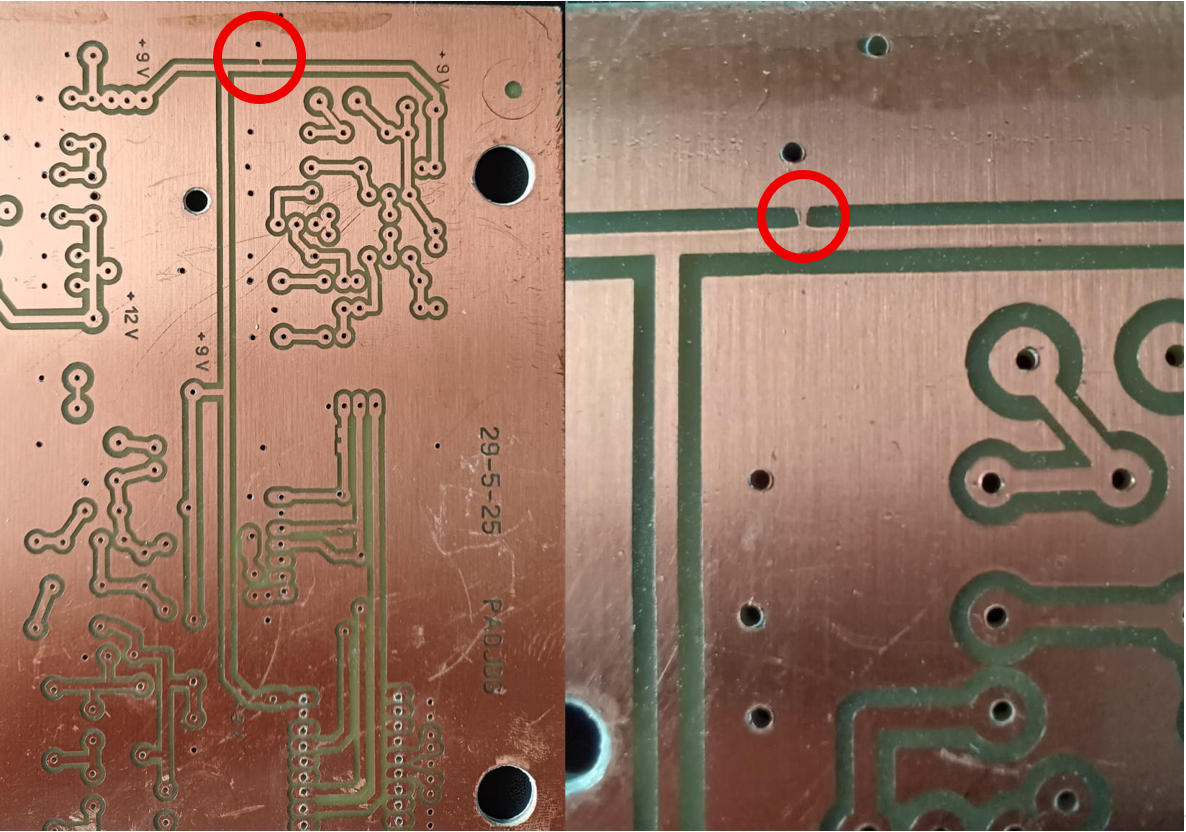

De resterende printen die we hier nog hebben, hebben we er op nagekeken, daar komt de fout niet op voor, maar wij verzoeken u de print hierop ook even te controleren en de sluiting oeven met een scherp mesje weg te krabben. Hieronder de foto van Henk die ons er op attent maakte. Midden boven in deze print.
Errata 8-10-2025:
Nog een foutje in de print gevonden door Roelof.
De 1nF op de print is helaas kortgesloten hieronder is aangegeven waar u de print verbinding op 2 plaatsen moet doorkrassen en waar u (bij de pijl “Aanbrengen”) de C van 1 nF moet plaatsen.
Klik hier voor het document met de wijzigingen.
Errata 22-10-2025:
Een 2de foutje in de print gevonden door Roelof.
De fout zit in de 9v lijn van de modulator. De 1mH spoel zit met de rechterkant niet aan de +9V lijn, maar aan het knooppunt van de weerstand 4K7/Emitter BF494/1nF. Hierdoor wordt de eerste BF494 niet van de juiste spanning voorzien.
Klik hier voor het document met de wijzigingen.
Errata 28-10-2025:
Een 3de foutje in de print gevonden door Gerrit.
Op de print blijkt SDA en SCL van de ADAFRUIT module met elkaar doorverbonden en dus op de Arduino A4 en A5 ook.
Klik hier voor het document met de wijzigingen.
Errata 18-11-2025:
Een 4de foutje in de documentatie gevonden door Roelof.
In de documentatie staat dat de BF494 een PNP transistor is, maar het is een NPN transistor. Bij de NPN transistor is de basis en collector verwisseld t.o.v. de documentatie. Op de print dient de transistor 180 graden gedraaid te worden.
Klik hier voor het document met de wijzigingen.
Errata 21-11-2025:
Optimalisatie door Roelof.
Dit keer geen bericht over fouten, maar een bericht hoe de meetzender nog verder kan worden verbeterd. Roelof zond ons zijn bevindingen die ik vandaag ook zelf heb doorgevoerd en inderdaad de moeite waard zijn.
De verbetering bestaat uit het beter ontkoppelen van de voedingsspanning en een aanpassing aan de LF sinus generator. Het resultaat: een beter AM signaal op de BNC uitgang.
Klik hier voor het document met de wijzigingen.
Meetresultaten meetzender door Roelof.
Ik heb de meetzender gemeten met een oscilloscoop.
De meetresultaten zijn gemaakt na de aanpassingen op de 9V voedingsspanning, maar voor de aanpassing van de Sinus.
Klik hier voor het document met de meetresultaten.
