• • Radiostation ~ 10 meter



    Rx-Tx:

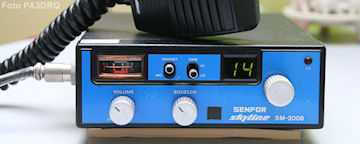

    Gemodificeerde FM-set Skyline SM-2008

    RF-Power

    1 Watt

    Freq. range:

    29.450-29.700 MHz

    Toen in begin jaren 80 de 27MHz band werd vrijgegevens in Nederland zijn veel Radiozendamateurs hun carriere als zendamateur op deze band begonnen. Door de beperking die de 27MHz band had, gingen enthousiaste Radioamateurs studeren om vervolgens hun Radiozendmachtiging te halen. Wanneer je na een aantal jaren ook het morse onder knie had kon de zo fel begeerde A-Machtging worden behaald.

    Lees meer

• • Radiostation ~ 10 meter



    Rx-Tx:

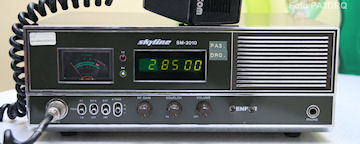

    Gemodificeerde FM-set Skyline SM-2010

    RF-Power

    1 Watt

    PA:

    AP-21

    RF-Power

    20 Watt

    Na een tijdje op 10m gerwerkt te hebben met de gemodificeerde Skyline SM-2008 kwam bij mij het idee navoren om een 22 kanaals set te modificeren naar de gehele 10m gebied. Om dit te realiseren wilde ik het PLL-IC en de bijbehorende onderdelen uit een 200 kanalen set gebruiken. In de jaren 80 was het mogelijk om bij de Rijksdomeinen kavels te kopen met inbeslag genomen en vernietigde zendapparatuur.

    Lees meer

• • Radiostation ~ 10 meter



    Antenne:

    Homemade dipool

    Impedantie:

    50 Ohm

    Polarisatie:

    Horizontaal

    Lengte:

    Ca. 5m

    Na eerst een tijdje een inverted V gebruikt te hebben, heb ik later deze antenne gemaakt van een oude 27MHz antenne. Een aantal 5/8 golf antennes hadden lange radialen. Van deze radialen heb ik de antenne gemaakt. Het is een open 1/2 golf dipool antenne. De lengte van de dipool is ongeveer 2x 2.5m.

    Read More
• •
• •
• •
• •

• • Radiostation ~ 10 meter



    Skyline SM 2008

    Beschrijving ontvangstegedeelte





    10m FM Ontvangstgedeelte.pdf

    Beschrijving zendgedeelte





    10m FM Zendgedeelte.pdf

    Bouwbeschrijving





    10m FM Bouwbeschrijving.pdf

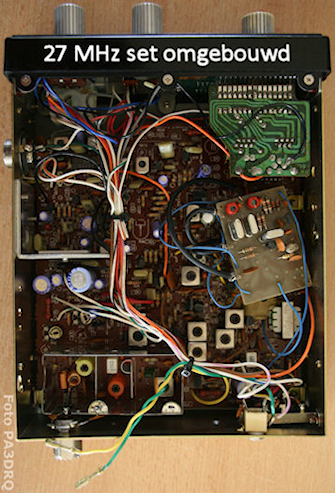

    Ombouwbeschrijving door PA3DRQ





    10m FM Ombouw beschrijving.pdf

    Print layout hulpprint





    10m FM Printontwerp.pdf

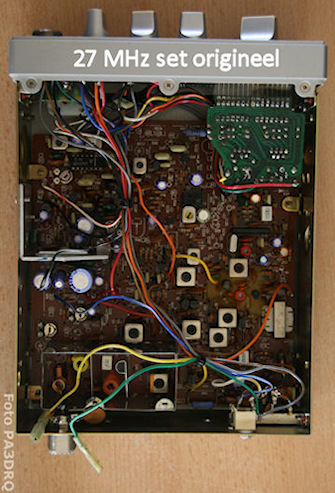

    Schema 27MHz set





    Schema 27MHz set.pdf

• • Radiostation ~ 10 meter

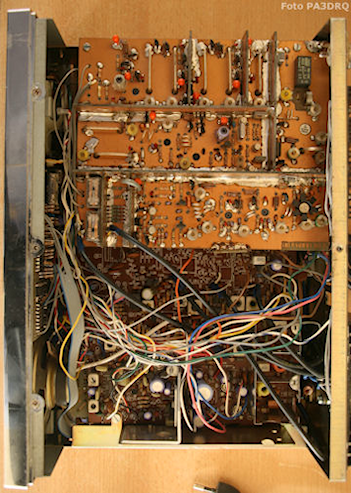

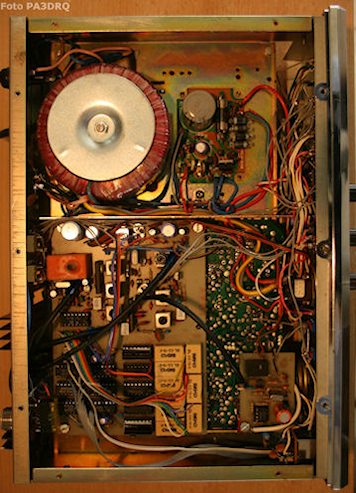

    Skyline SM-2010 - Algemeen

    Ombouwbeschrijving door PA3DRQ





    10m ombouw beschrijving SM-2010.pdf

    Codes PLL02A





    10m PLL02A code.pdf

    Ombouw schema SM 2010





    10m Skyline SM2010.jpg

    Schematisch overzicht div. printen





    10m Opbouw schema.pdf

    Meer downloads
