• • Radiostation ~ 6 meter

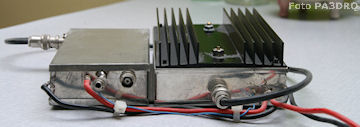

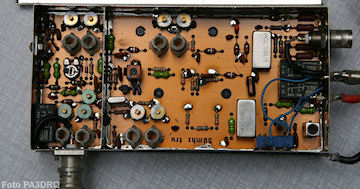

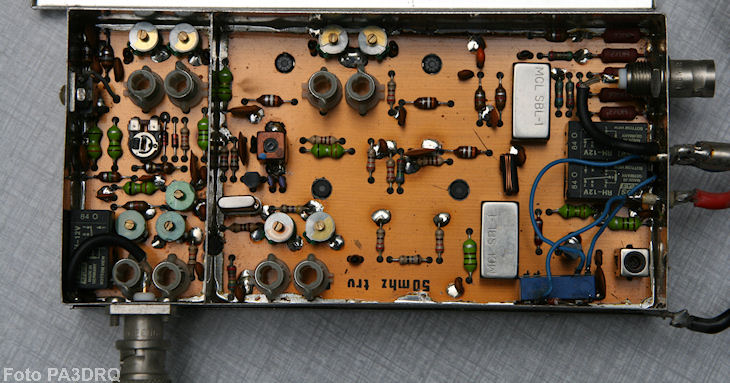

    Transverter

    2m <-> 6m tranverter, ontwerp PE1CMO

    RF-Power

    1 Watt

    Na het vrijgeven van een segment in de 50Mhz band is het ontwerp van René, PE1CMO, in diverse amateurbladen verschenen. Het ontwerp was geschikt om na te bouwen en ook de onderdelen waren goed verkrijgbaar. In begin 1988 is dit ontwerp gepubliceerd in CQ-PA als bouwontwerp.
    Met deze transverter heb ik diverse landen in Europa gewerkt.
    De bouw documentatie is te vinden via het menu Doc.

• • Radiostation ~ 6 meter

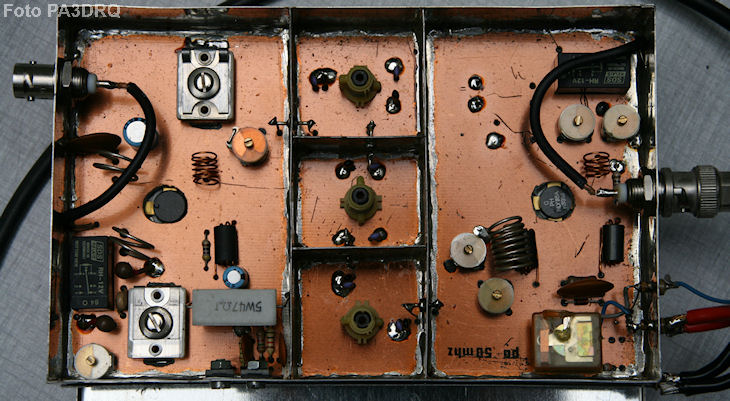

    PA:

    Homemade, ontwerp PA3BAS

    RF-Power:

    30 Watt

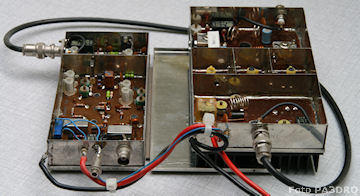

    Om de transverter van wat meer vermogen te voorzien is in hetzelfde nummer van CQ-PA ook een eindtrap beschreven. Het ontwerp is gemaakt door Carel, PA3BAS. Het is een tweetraps versterker, waarbij de eerste versterker ca. 3 Watt levert en dit signaal wordt middels een tweede trap versterkt tot ca. 30 Watt. Tussen deze 2 versterkers is nog bandpassfilter geplaatst. Het gebruikte filter was in een eerder nummer van CQ-PA geplaatst. De bouw documentatie is te vinden via het menu Doc.

• • Radiostation ~ 6 meter

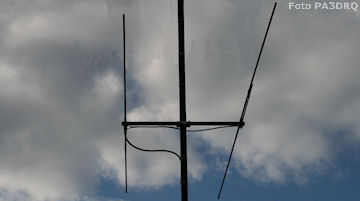

    Antenne:

    Diamond A502HBR2 HB9CV 2 elements

    Gain:

    6.3 dBi

    RF-Power:

    Max. 400 Watt (SSB mode)

    Impedantie:

    50 Ohm

    VSWR:

    Minder dan 1.5:1

    Polarisatie:

    Horizontaal

    Boomlengte:

    0.8 meter

    Voor meer informatie over deze antenne zie de website van de fabrikant.

• • Radiostation ~ 6 meter



    6m - transverter

    Beschrijving CQ-PA maart 1988





    50 MHz transverter PE1CMO.pdf

    Aanvullende doc. VHF-bulletin





    50 MHz transverter aanvulling.pdf

    Componentenlijst





    50 MHz transverter comp.pdf

    Print layout





    Print 50 MHz trv PE1CMO.pdf

    Read More

• • Radiostation ~ 6 meter



    6m Power Amplifier

    Beschrijving CQ-PA maart 1988





    50 MHz PA.pdf

    Schema inclusief filters





    50 MHz PA schema.pdf

    Componentenlijst





    50 MHz PA componentenlijst.pdf

    Print layout





    Print 50 Mhz PA.pdf

• • Radiostation ~ 6 meter



    6m Diversen

    Filter beschrijving CQ-PA jan. 1988





    50 MHz filter.pdf

    Bouwbeschrijving Trv+PA





    50 MHz trv-PA beschrijving.pdf
